No.K2345 消火ポンプ 自動点検用圧力スイッチセットの取付方法

１．対象

　・消火ポンプ全般（特別付属品）

２．概要

　ＥＣＫＤの自動点検機能を利用する際，ポンプ圧力不足を検出する為の圧力スイッチセットが必要です。

　圧力スイッチセット（特別付属品）の取付方法についてお知らせします。

３．取付方法

（１）元の電源を切る。

（２）ポンプ吐出側の連結管に取り付けられている圧力計用コックを取り外す。

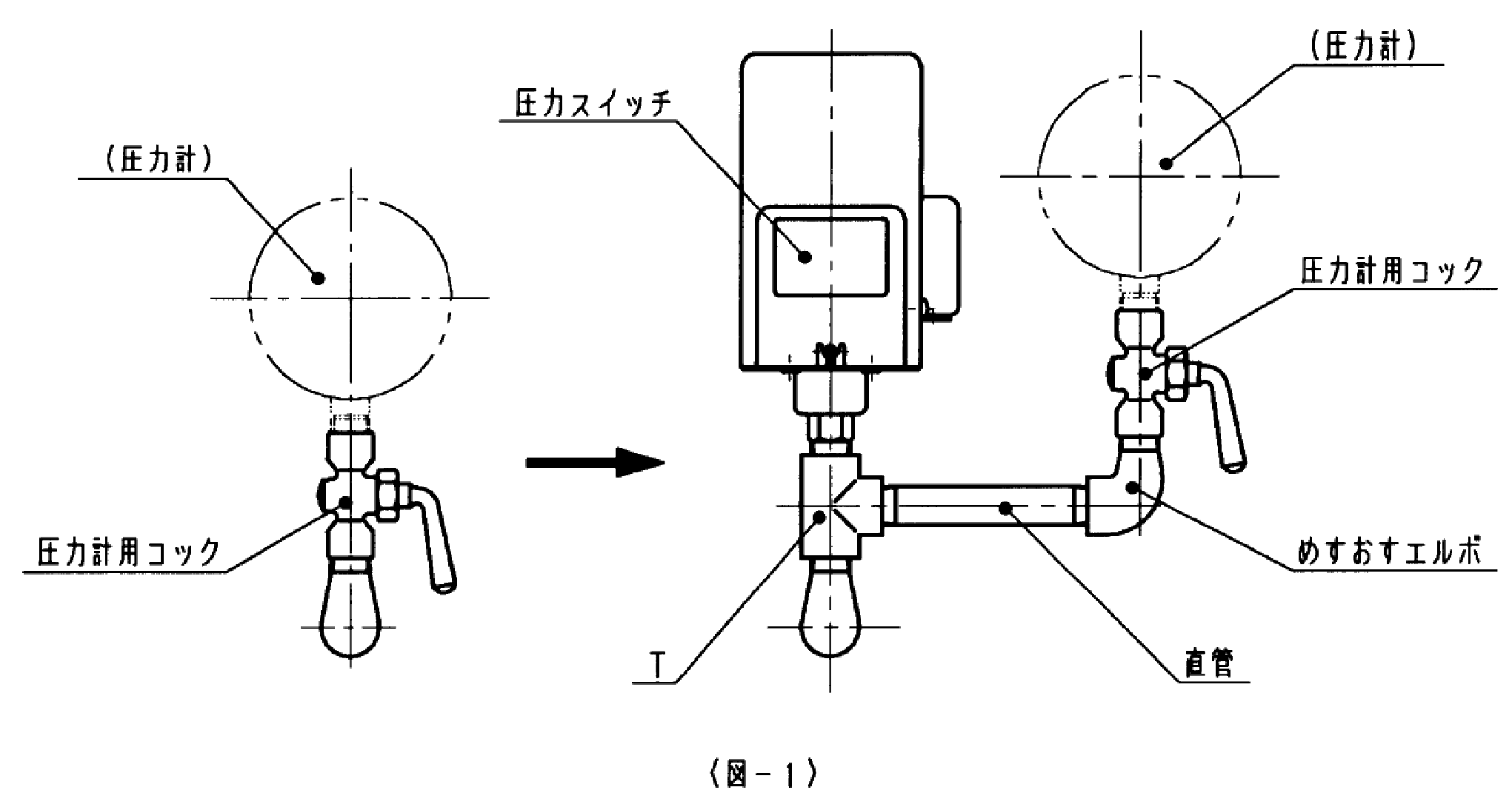

（３）圧力スイッチ，Ｔ，直管，めすおすエルボ，圧力計用コックを下の図のように取り付ける。

　　（ねじ部はシールテープ等でシールしてください。）

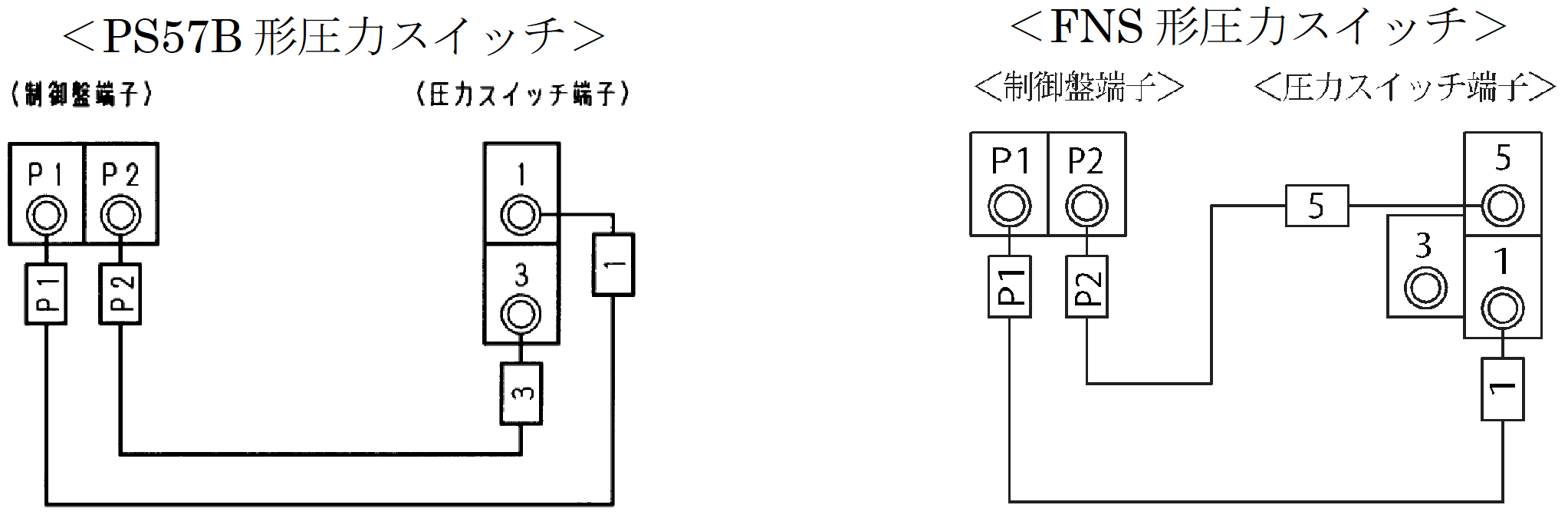

（４）耐熱電線を下の図のように結線する。

（５）ＥＣＫＤの自動点検設定方法は，取扱説明書を参照ください。
