No.K1917 管用（くだよう）ねじについて

１．『管用ねじ』とは

　　水道管などの接続に用いられるネジで、以下の2種類があります。

　①機械的接合を主目的とする管用平行ねじ(JIS B0202)と、

　②ネジ部の耐密性を主目的とする管用テーパーねじ(JIS B0203）

１．１管用平行ねじ

　　ネジの種類は管用平行おねじ（記号Ｇ（ＡまたはＢを付ける））と管用平行めねじ

　（記号Ｇ）で表され、精度は有効径の寸法許容差により等級がＡ級とＢ級に分かれ、

　Ｂ級はＡ級の二倍の公差となっています。記号は、オネジのみに付けられます。

　オネジとメネジの管用平行ねじの組合せで使用（オネジとメネジの組合せ図）されますが、

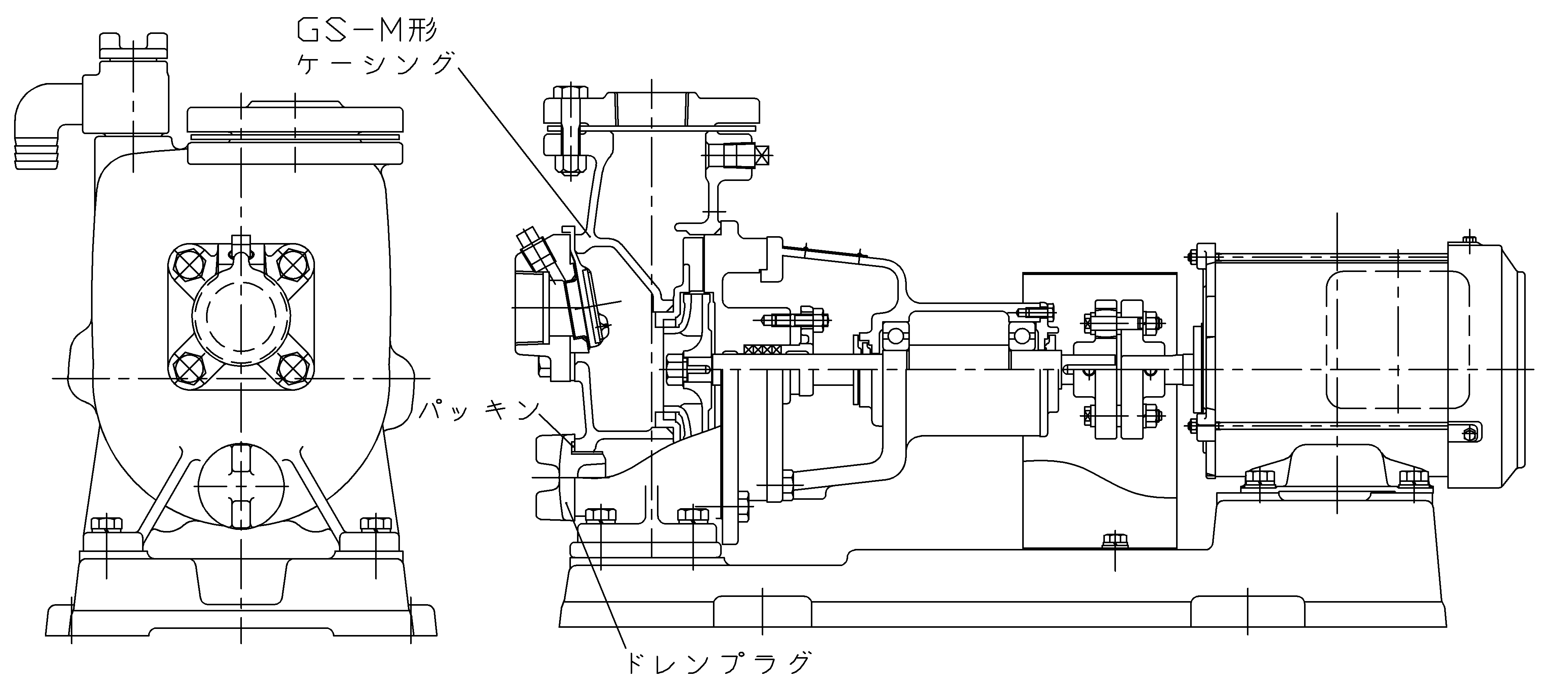

　耐密性が低い為、通常ケーシングのドレン部の樹脂製プラグのようにリングパッキン

　などで面でシールする必要があります。

１．２管用テーパーねじ

　　ネジの種類は管用テーパーおねじ（記号Ｒ）と管用テーパーめねじ（記号Ｒｃ）および

　管用平行めねじ（記号Ｒｐ）で表され、精度の等級別種類は特にはありません。

　この平行めねじ（Ｒｐ）は、「管用平行ねじ」に規定されている平行めねじ（Ｇ）とは寸法

　許容差が異なるため、別のネジとして扱われます。

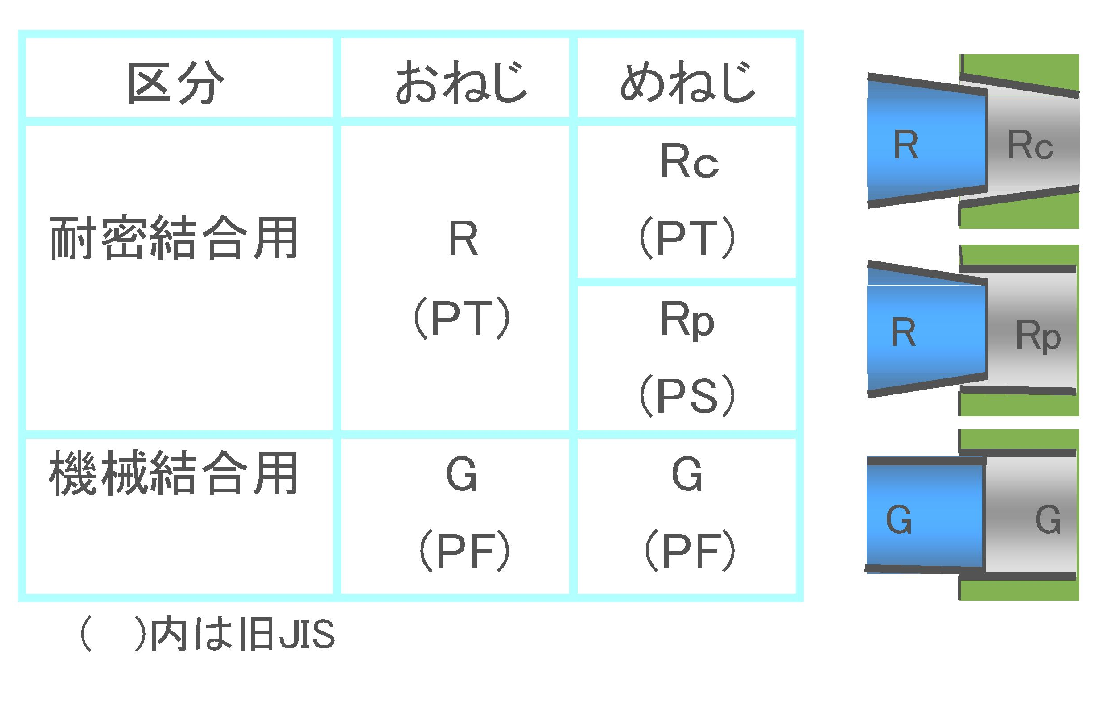

　ねじの組合せは、ＲとＲｃ、またはＲとＲｐ（右下図）です。

２．新、旧ＪＩＳについて

　　管用ねじ（ＧとＲ）は、1982年に改正されたＪＩＳで規定されています。

　それまでは、1966年のＪＩＳ規格（ＰＴやＰＦなど）が使用されており、今でも

　「呼び」は残っています。

オネジとメネジの組合せ　　　（　）内は旧JIS

ねじの種類	旧JISでの記号	現JISでの記号
管用テーパーおねじ	ＰＴ	Ｒ
管用テーパーめねじ	ＰＴ	Ｒｃ
管用平行めねじ	ＰＳ	Ｒｐ
管用平行おねじ	ＰＦ	Ｇ （ＡまたはＢを付ける）
管用平行めねじ	ＰＦ	Ｇ
