No.K2330 モータ枠番号について

1. 対象

　・汎用モータ

２．枠番号とは

　　汎用モータの各寸法はJIS等で定められていますが，概略の大きさは枠番号で知ることが出来ます。

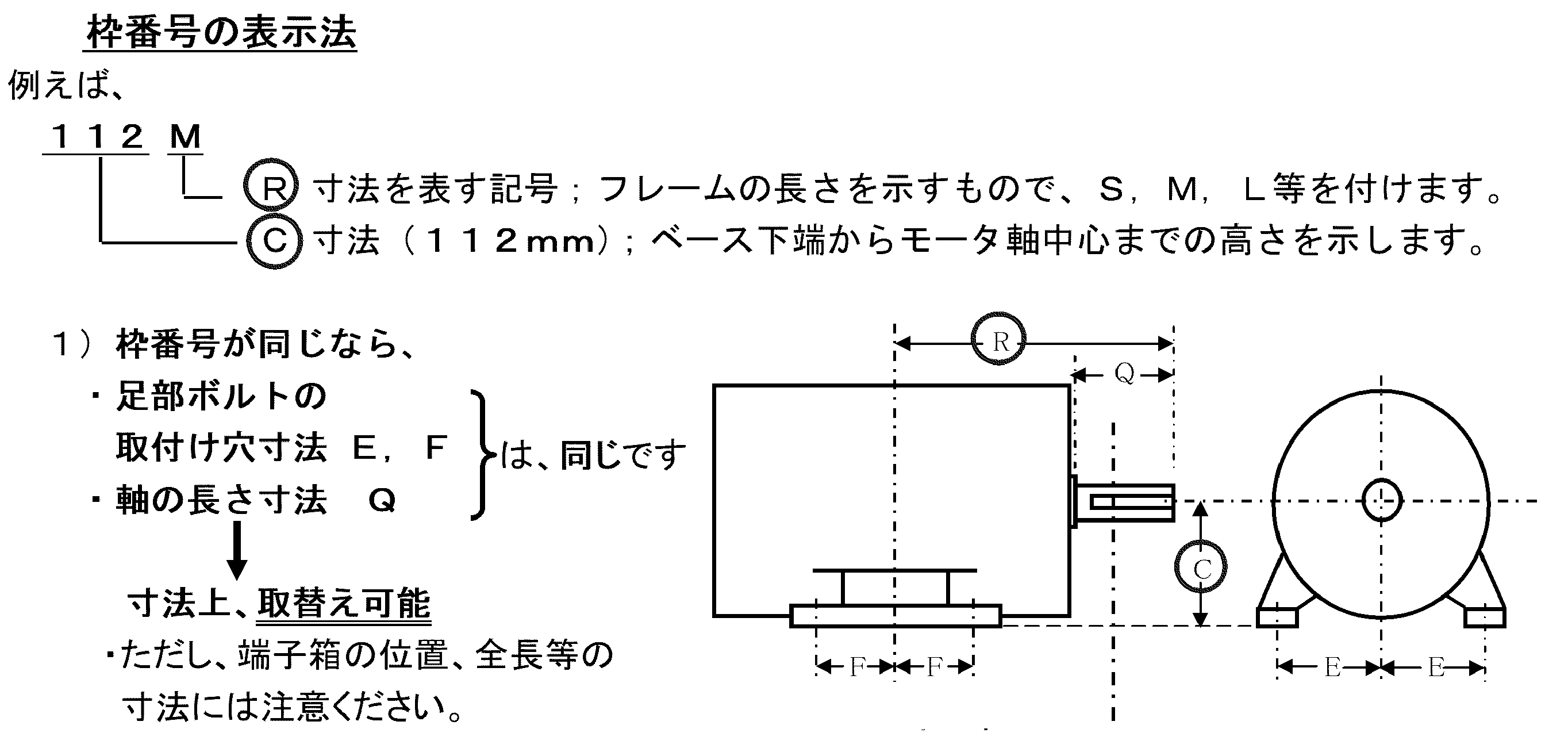

　枠（フレーム）の大きさをC（センターハイト）寸法を用いて表示し，あとにフレームの長さを示す

　S（short )，M（medium），L（long）などの記号を添えて表示します。

　

3．注意事項

　984年以前のモータはJIS規格改定により枠番号が同じでも現在のモータと諸寸法が異なる場合があります。
