No.K2307 連結レジューサ(異径管)の吸込用と吐出し用の違い

１．対象

　・連結レジューサ（異径管）

２．吸込用と吐出し用の違い

 　　レジューサとも呼ばれ，径が異なる配管を接続するために用いられる管継手であり，形状により主に

 　以下の2種類があります。

　① 同心レジューサ

　　　レジュ―サの中心線が一直線・・・・・・・・・・吐き出し側に使用する

　② 偏心レジューサ

　　　レジューサの中心線が口径の差分ずれて平行・・・吸込み側に使用する

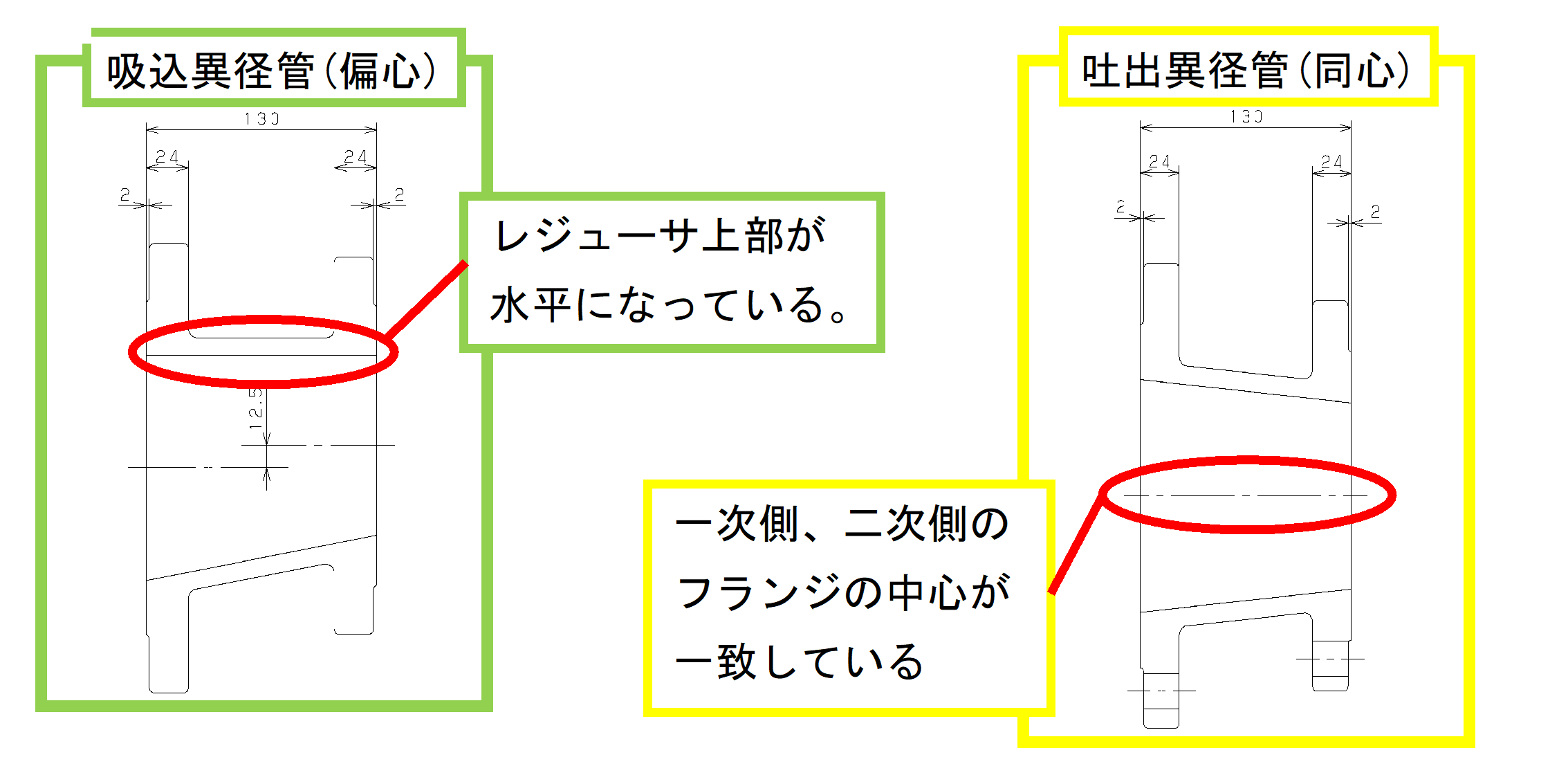

３．形状

　　

４．施工例
