No.K603 井戸ふたユニット SDT-S 使用時の水位検出方法

１．対象

　・井戸ふたユニット SDT-S(N)

２．水位検出方法

　①水位計を利用する方法

　　　井戸ふたの樹脂ふた部分（３０mmの穴）から水位計のセンサ部を入れて測定してください。

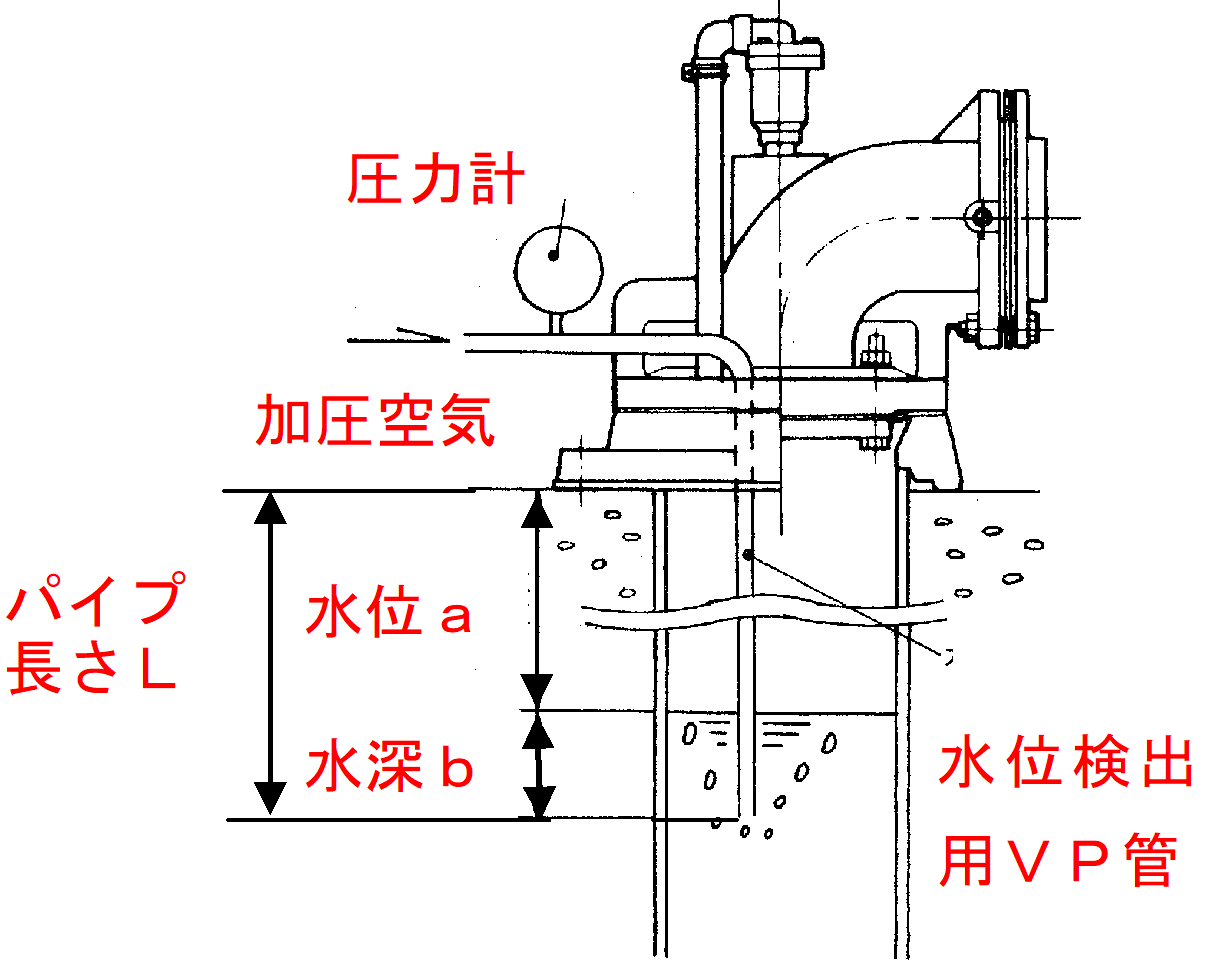

　②ＶＰ配管に空気を加圧する方法

　・あらかじめ長さのはっきりしている配管（ＶＰ２０）をふた部から井戸内へ設置し、地上部に圧力計を付けます。

　・地上から加圧空気（例、自動車空気入等にて）を送ると途中から圧力がもう上昇しない状態（パイプの下から

　　空気が逃げる）となります。

　・この時の圧力が水深と等しくなりますからパイプの長さを基に現在の水位が測定できます。

〈計算式〉

　　水位ａ（ｍ）＝パイプ長さＬ（ｍ）－水深ｂ（ｍ）

　ここで、水深ｂ（ｍ）＝圧力計指示値（ＭＰａ）Ｘ１０２

※SDT2-65を１５０mm井戸に設置の場合は、①、②共に利用できません。

　（ＶＰ管取付穴の位置が、井戸より外に出るため）

３．水位計のセンサ挿入位置とＶＰ管取付位置

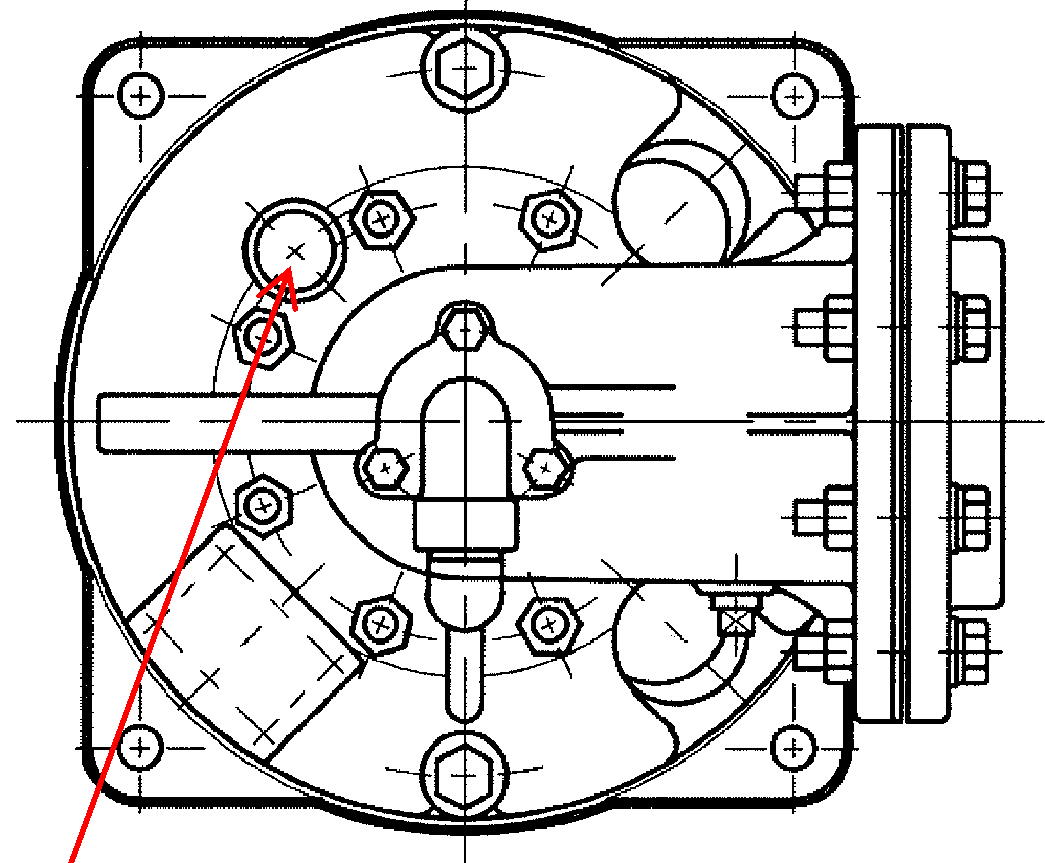

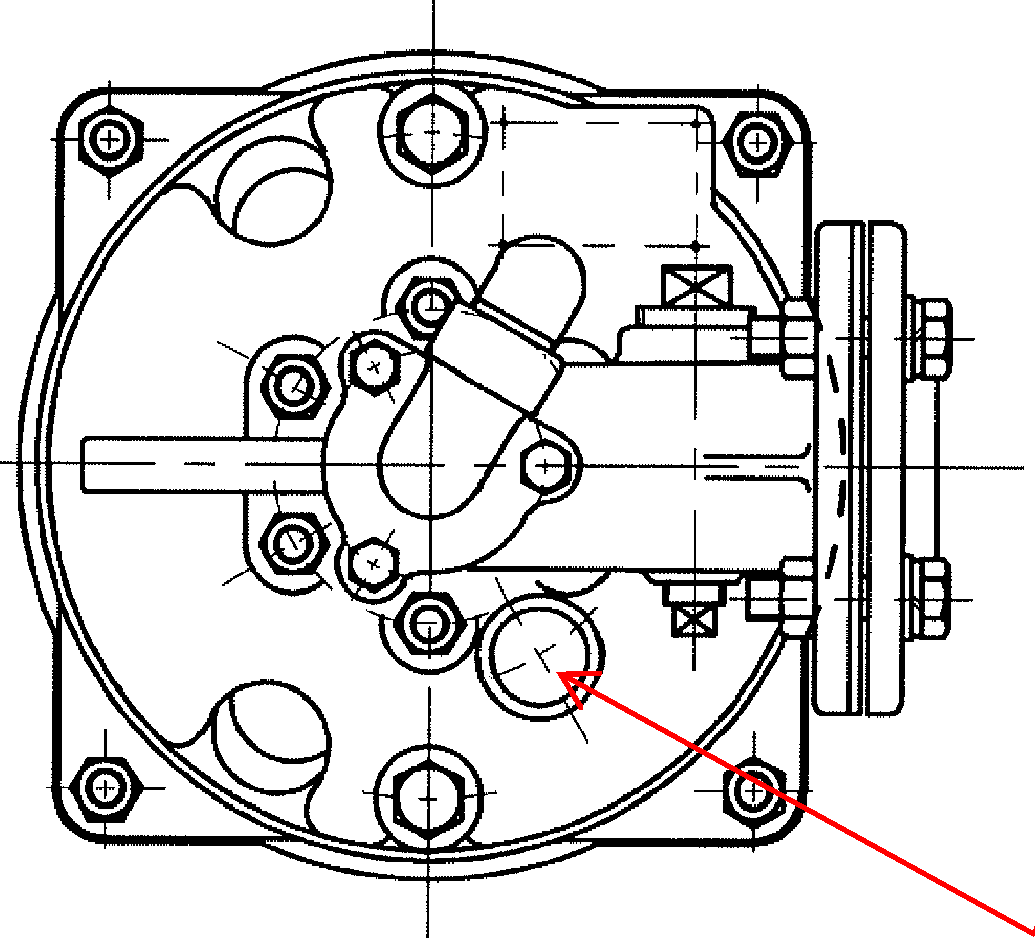

　①SDT-S（口径４０～６５mm)　　　　②SDT-S（口径８０～１５０mm）

　　SDT-SN（口径８０mm)

　　　　　　　　　　　　　　　　　ふた（樹脂）：３０mmの穴が切ってあります。

※SDT-SN（口径４０、５０mm）には、３０mmの穴がありません。
