No.K591 パイプサイレンサーの脈動防止原理

１．パイプサイレンサーの種類

フランジ		空調用	給水用	日水協品
並形(10K)	標準	KV-K	-	-
	ナイロン	KV-KN	KV-CN	KV-CNJW
並(10K)・うす(10KL)兼用	標準	KV-KW	-	-
	ナイロン	-	KV-CNW	-

２．ポンプの脈動

２－１．脈動の発生

　　うず巻ポンプでは、ポンプのケーシングの中を羽根車が回転し水を送り出しますが、このとき、羽根枚数Ｘポンプの回転数の

　周波数の圧力脈動が生じ、水中を疎密波すなわち音波として伝わります。

　　脈動周波数Hz＝羽根枚数Ｘポンプの回転数(min-1)÷６０(sec)

２－２．管路と脈動

　　全てのポンプは脈動を生じますが、それが必ず騒音問題になるとは限りません。脈動が問題になるのは、配管中の液体を

　伝わる脈動波の共振現象が起きた場合です。

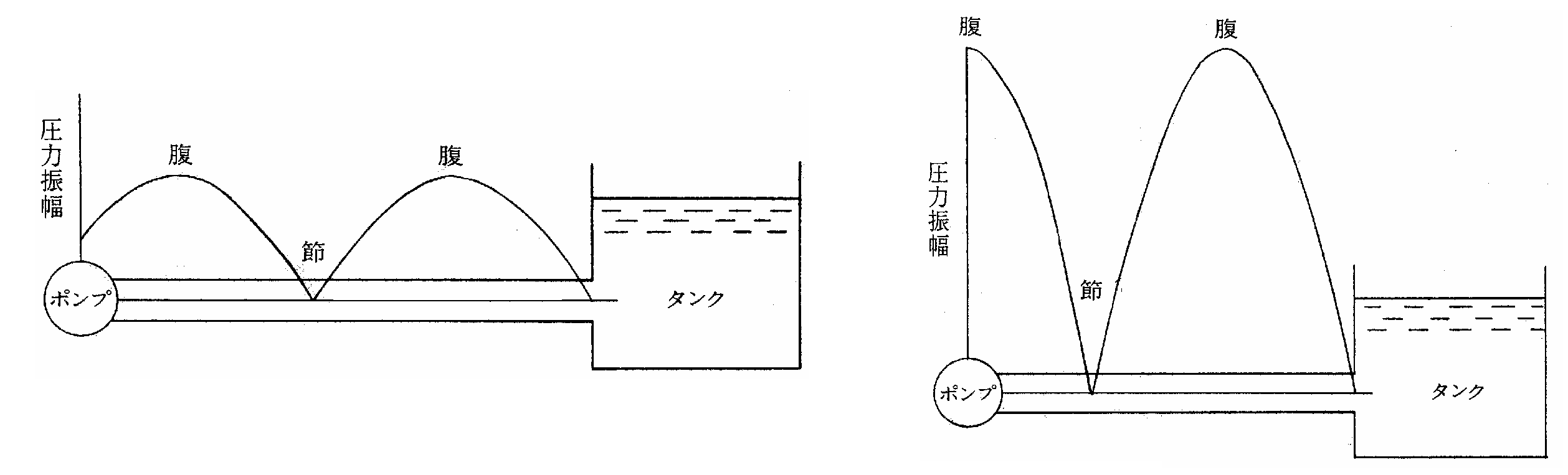

　共振現象というのは、ポンプの位置に脈動定在波の「腹」がきた場合に発生し、そのとき管路内の脈動は大きく増幅されます。

　共振が起きるかどうかは、脈動定在波の分布（「節」と「腹」の位置）によって決まりますが、一般の配管系で分布を予測する

　ことは不可能です。また、脈動音は、配管系のどの場所でも発生する可能性があり、ポンプから離れた思いがけない場所で騒音

　が発生することもしばしばあります。

３．パイプサイレンサーの構造及び脈動防止原理

３－１．パイプサイレンサーの構造

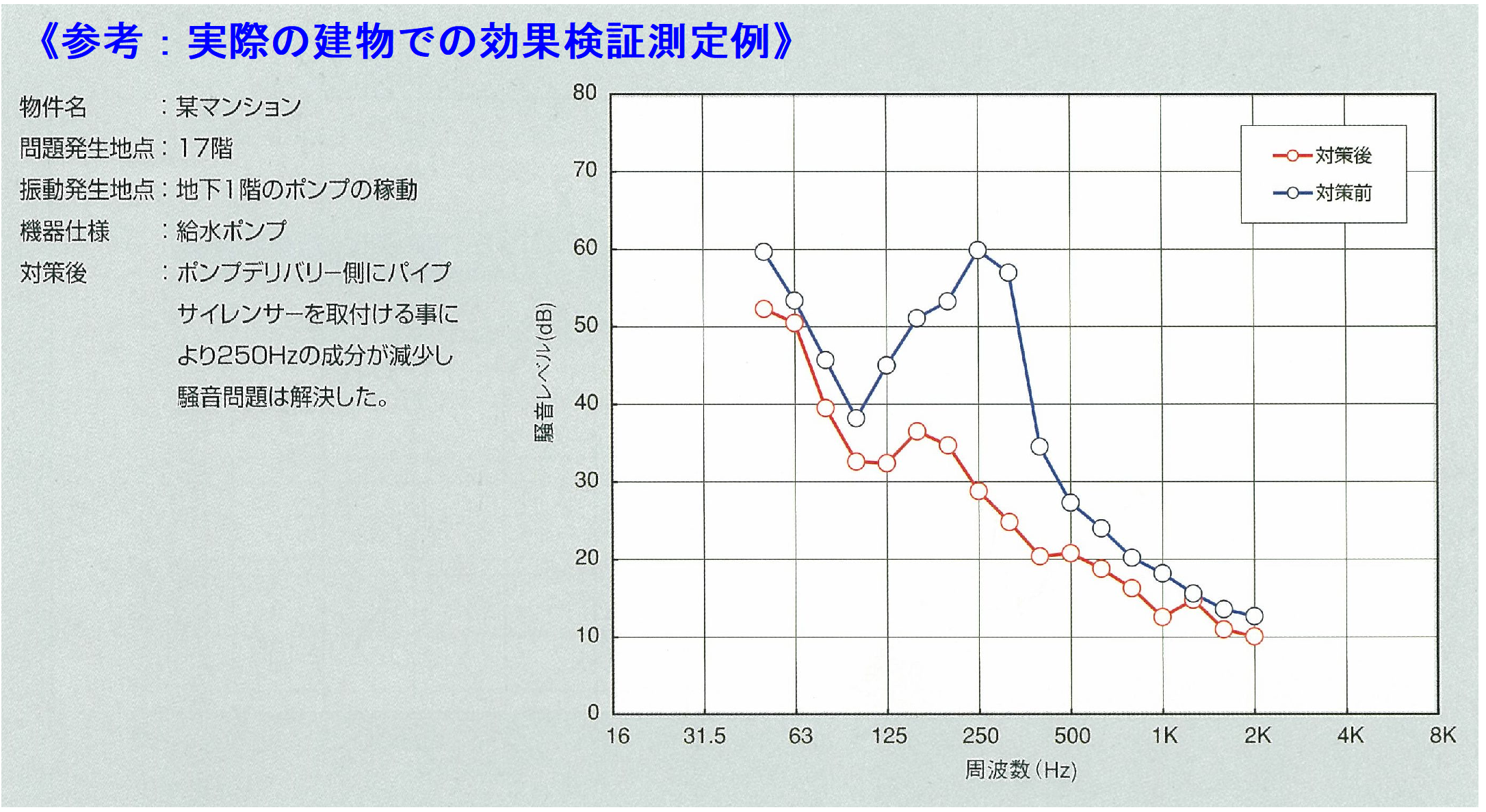

３－２．パイプサイレンサーの脈動防止原理

　①膨張による効果

　　　管路中に口径の大きい短管を挿入した場合、脈動波は膨張管で反射され下流側に伝わる脈動波を減衰する

　　ことができる。いわゆる膨張型サイレンサ―の効果で膨張率が大きいほど効果が大きい。

　②ゴムの弾性による効果

　　　サイレンサ―の本体に弾性体であるゴム継手を使用することにより、サイレンサ―内部を伝わる脈動波の音速が

　　管中の音速より、はるかに小さくなる。

　　このことは、膨張管の膨張率を大きくするのと同じ効果がある。

　③干渉管による効果

　　　空気音サイレンサーにおいて消音効果の高い干渉管を脈動サイレンサーに応用。
