No.K1028 排水水中ポンプ用制御盤 ECD2-P 自動形排水ポンプと組み合わせる際の設定方法(ALRモード)について – 株式会社川本製作所

〈関連記事〉

１．対象

　・制御盤：ECD2-P，ECDW2-P，ECDD2-P

２．ALRモードとは

　　ALRモードとは、ALTERNATE(交互)LEVEL（レベル）RELAY（リレー）の略。自動型/自動交互　

　　運転型（L/LN形）のフロート付ポンプを使用する場合には、ALRモードへの設定変更が必要です。

３．設定の前に

　①電源を遮断してください。

　　電源を入れたままではモードの変更ができないだけでなく、感電やけがをする恐れがありますので、作業前

　　に必ず電源を遮断してください。

４．ALRモードの結線

　①下図の様に、制御盤の端子４～５に短絡線を接続してください。

　②その他、電源ケ-ブル及びモータ、アース、外部警報の接続は、非自動型ポンプと同じ様に接続してください。

　　（詳細は取扱説明書を参照）

５．ALRモードの設定

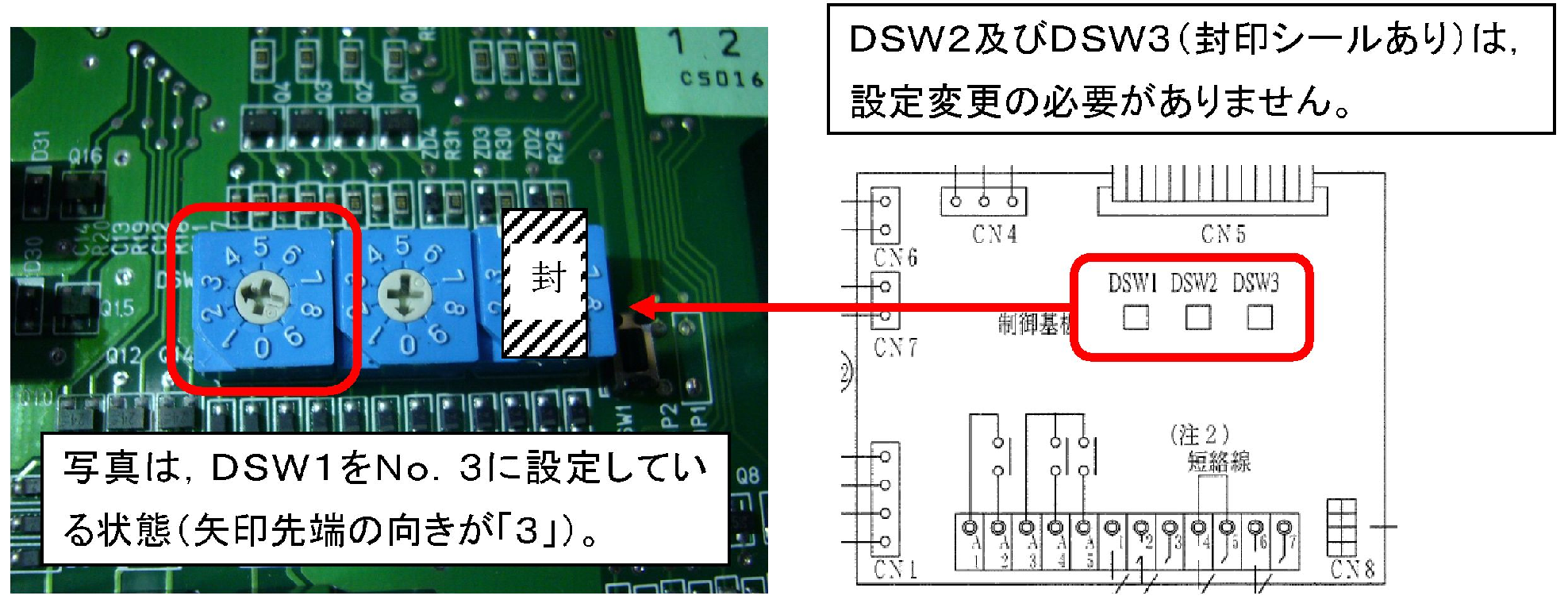

　①DSW1をNo.1（出荷時設定）からNo.3に変更してください。

　　(DSW1は写真中一番左）

　②電源を投入して設定は完了です。

６．ALRモードでの運転

　①運転表示灯(LED)は、ポンプの運転に合わせて点灯・消灯します。

　②MC故障検出機能(MC投入時に電流が流れていないと異常と判断する機能）は無効になります。

　③自動運転中は1号機・2号機が交互に運転しますが、同一ポンプが4回連続して運転・停止を繰り返す

　　と「ALR異常」で故障検出します。運転を停止している側の故障表示灯が点灯し、E30（1号機のALR故障）

　　又はE03（2号機のALR故障）と表示されますので、該当ポンプの点検をお願いします。
