No.K2892 カワエースジェット JF2-250~750(-AP)の故障警報一覧

１．対象

JF2-250~750(-AP)

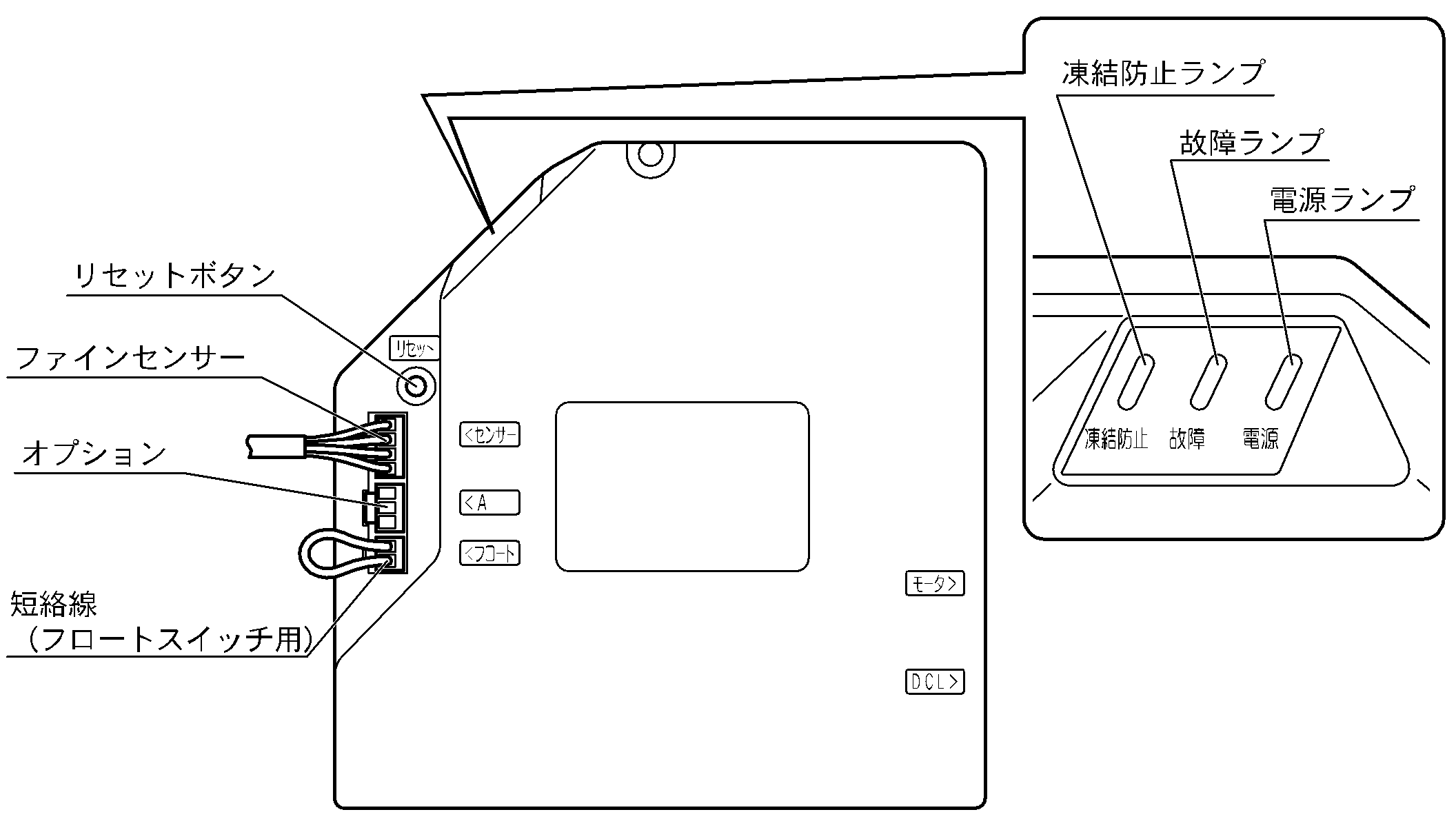

２．電装箱・各部名称

３．故障状態確認方法

４．故障警報一覧

内容	故障ランプ表示		原因	復帰方法
瞬時過電流保護 過負荷保護	赤	点灯	①砂等異物・凍結等によりモータが回らない，回りにくい ②電源の地絡・欠相 ③モータコネクタ外れ	手動
過電圧保護	黄	点灯	電源電圧が規定値を超えた場合	手動
不足電圧保護	黄	点灯	電源電圧が規定値より低下した場合	自動
吐出圧力低下	緑	点灯	①呼水しないで運転した ②ポンプが空気を吸い込んでいる ③ファインセンサー・電装箱の故障	自動
圧力センサー異常	水	点灯	①ファインセンサーのコネクタ外れ ②ファインセンサー圧力検出部の異常	手動
温度異常	紫	点灯	高温環境、過負荷等により電装箱の温度が規定値を超えた場合	自動
外部割込み警報	紫	点滅	①外部割込み端子（赤い短絡線）が抜けた場合 ②渇水（受水槽付きの場合）	自動
運転異常	紫	変則 点滅	①配管異常（ジェットノズル摩耗，ジェット設置水位不適，エアー噛み込み等）	手動

５．故障事例

　

※その他にも注意事項ございますので，取扱説明書よりご確認ください。

状態	原因	対処法
【受水槽付きカワエースの場合】 満水警報が出ている。 オーバーフローしている。 (断水なし）	受水槽の水位が満水検出レベルまで上がっている。	流入弁やボールタップが正しく閉じているかを確認ください。 正しい水位まで下がると警報は解除されます。
【受水槽付きカワエースの場合】 受水槽に水がなく，断水中。	受水槽の水位が渇水検出レベルまで下がっている。	流入弁やボールタップが正しく開いているかを確認ください。 渇水ONレベルまで水位が上がらないとポンプは起動できません。
故障ランプが点滅・点灯しているが 蛇口から水は出る。	上記 2.一覧の復帰方法=手動の場合 リトライ動作中(ランプ点滅)は水が出る事があります。 上記 2.一覧の復帰方法=自動の場合 故障原因が取り除かれると自動で復帰します。	ランプの色と点灯・点滅の状態を良く確認し上記 2.一覧の原因を取り除いてください。 復帰方法＝手動の場合は原因を取り除いた後，「リセットボタン」を押してください。
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転し続ける。	①ファインセンサーの故障 ②電装箱の故障	原因を取り除いてください。
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転・停止を繰り返す。	①吐出配管漏水による停止不能 　ポンプ吐出側直近のバルブを閉めてポンプが停止する 　場合は，配管漏水。 ②ポンプ流入口の逆止弁(弁体付きパッキン)の劣化 ③ファインセンサーの故障 ④電装箱の故障
ポンプからお湯が出る(断水なし)	①流量センサー異常による停止不能 ②漏水による停止不能 ③ポンプ異常による停止不能
元ブレーカーがトリップする	①ポンプユニットで漏電が発生している ②ポンプで過負荷を起こしている ③元ブレーカーの誤動作	元ブレーカーの状態を確認ください。
配管凍結による断水	ヒータ故障による配管凍結	原因を取り除いてください。
水圧が弱い	①ファインセンサーの設定が低い ②ポンプの性能劣化・異物の詰まり
