No.K1164 カワエースディーパー UF(H,L)2(T)，UFEの故障警報一覧

１．対象

UF2, UFH2, UFL2, UF2T, UFE

２．電装箱・各部名称

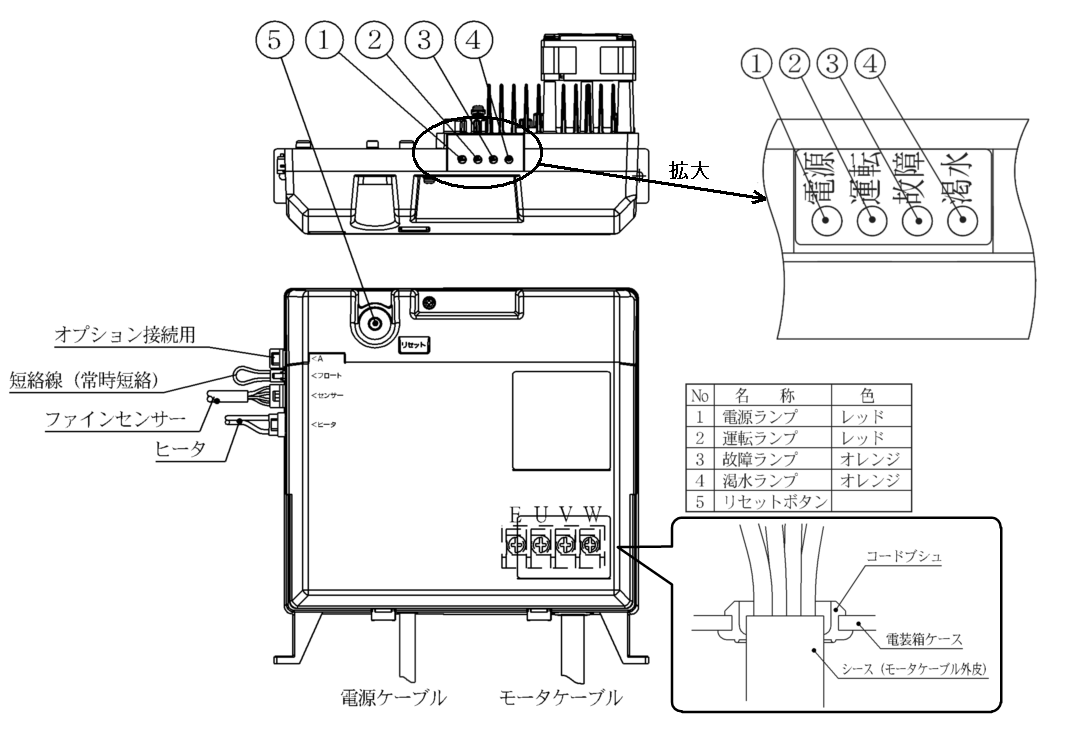

　　　　　　　　【UF2,UFH2,UFL2,UF2T形】

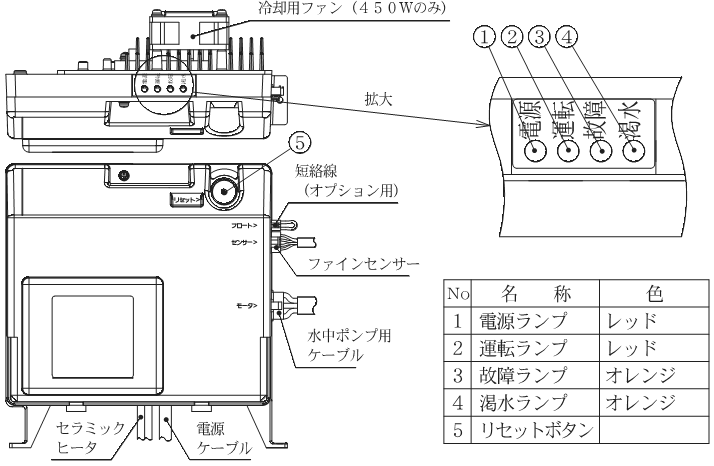

　　　　　　　　　　　【UFE形】

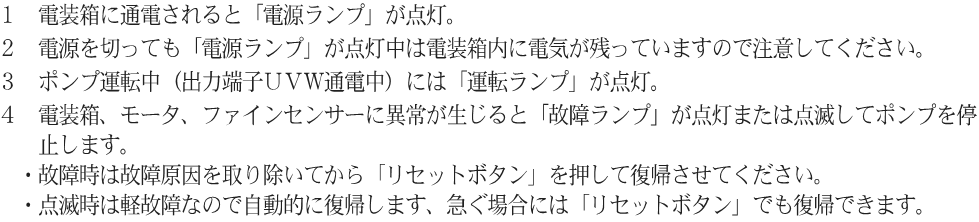

３．故障状態確認方法

４．故障警報一覧

ランプ表示	現象	保護内容	原因	対処法
	モータが回らない	ポンプに電源が入っていない	①コンセントの差し込みが不十分・DCリアクトルの差し込みが不十分 ②停電 ④電装箱の故障・モータの断線・ショート	①電源プラグ・DCリアクトルを正しく差し直す ②通電するまで待つ ④故障原因を取り除き、再度電源投入
		モータが回らないのに運転ランプ点灯	電装箱の故障	故障原因を取り除きます。
		①過電流 ②過負荷 ③過電圧 ④温度異常 ⑤圧力センサー異常 ⑥電装箱故障	①ポンプ・モータのロック,欠相,地絡 ②ポンプ・モータが異物等により回りにくくなっている ③電源電圧が規定値を超えた場合 ④周囲温度が高い ⑤ファインセンサーの故障・過大な圧力がかかっている・コネクター外れ ⑥経年劣化等・その他原因	故障原因を取り除き,リセットボタンを押してください
		流量センサー異常	ファインセンサーのフロートが上がった状態で引っ掛かっている又は流量検出部の故障	故障原因を取り除きます。本製品は自動復帰します。
（リトライ中点滅）		①渇水・圧力低下異常 ②外部割込み警報	①水位低下による空気の吸込み・インペラ摩耗による性能低下・５分間以上の時給作業 ②渇水フロートが下がっている・赤短絡線の抜け	故障原因を取り除きます。
	蛇口を閉めても運転し続ける	アラーム(故障)ランプが消灯しているので保護機能は働いていない	①4L/min以上の漏水 ②電装箱・ファインセンサーの故障	故障原因を取り除きます。
	蛇口を閉めても起動・停止を繰り返す		①4L/min以下の漏水 ②ポンプ吸込み側逆止弁の劣化・異物の付着 ④アキュムレータの破損 ③電装箱の故障
	蛇口を開けてポンプ運転中に一瞬ポンプが停止する		①ファインセンサーのフロートが下がった状態で引っ掛かっている又は流量検出部の故障 ②電装箱の故障
	蛇口を閉めても運転し続ける	凍結防止運転中（正常）	周囲温度が低い時は凍結防止運転をする為、故障ランプが変則点滅をしますが故障ではありません。	周囲温度が高くなると凍結防止運転が自動で停止します。

５．故障事例

(注)その他にも注意点ございますので，取扱説明書よりご確認ください。

状態	原因	対処法
【受水槽付きカワエースの場合】 満水警報が出ている。 オーバーフローしている。 (断水なし）	受水槽の水位が満水検出レベルまで上がっている	流入弁やボールタップが正しく閉じているかを確認ください。 正しい水位まで下がると警報は解除されます。
【受水槽付きカワエースの場合】 受水槽に水がなく，断水中	受水槽の水位が渇水検出レベルまで下がっている。	流入弁やボールタップが正しく開いているかを確認ください。 渇水ONレベルまで水位が上がらないとポンプは起動できません。
故障ランプが点滅・点灯しているが 蛇口から水は出る。	故障を検出し，リトライ動作を実施中	起きている現象を良く確認し上記 4.故障警報一覧の原因を取り除いてください。 原因を取り除いた後， 「リセットボタン」を押してください。
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転し続ける。	①ファインセンサーの故障 ②電装箱の故障	原因を取り除いてください。
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転・停止を繰り返す。	①吐出配管漏水による停止不能 　ポンプ吐出側直近のバルブを閉めてポンプが停止する 　場合は，配管漏水 ②ポンプ流入口の逆止弁(弁体付きパッキン)の劣化 ③ファインセンサーの故障 ④電装箱の故障
ポンプからお湯が出る(断水なし)	①流量センサー異常による停止不能 ②漏水による停止不能 ③ポンプ異常による停止不能
元ブレーカーがトリップする	①ポンプユニットで漏電が発生している ②ポンプで過負荷を起こしている ③元ブレーカーの誤動作	元ブレーカーの状態を確認ください。
配管凍結による断水	ヒータ故障による配管凍結	原因を取り除いてください。
水圧が弱い	①ファインセンサーの設定が低い ②ポンプの性能劣化・異物の詰まり
