No.K1227 排水用水中ポンプ WUP，WUO-L/LN形の動作確認について

１．対象

　・WUP3 , WUP3-G , WUP4 , WUO3 , WUO3-G , WUO4

２．注意事項

　○ポンプの動作確認をする際は，各フロートの上げ下げを必ず2秒以上保持してから

　　次の操作に移って下さい。保持時間が短いと誤動作が発生する可能性があり，

　　確実な動作確認ができません。

　○モータ部が気中に露出した状態で長時間運転を行った場合は，

　　モータフレーム部(金属部)が高温になる恐れがありますので，手など触れないでください。

３．動作確認方法

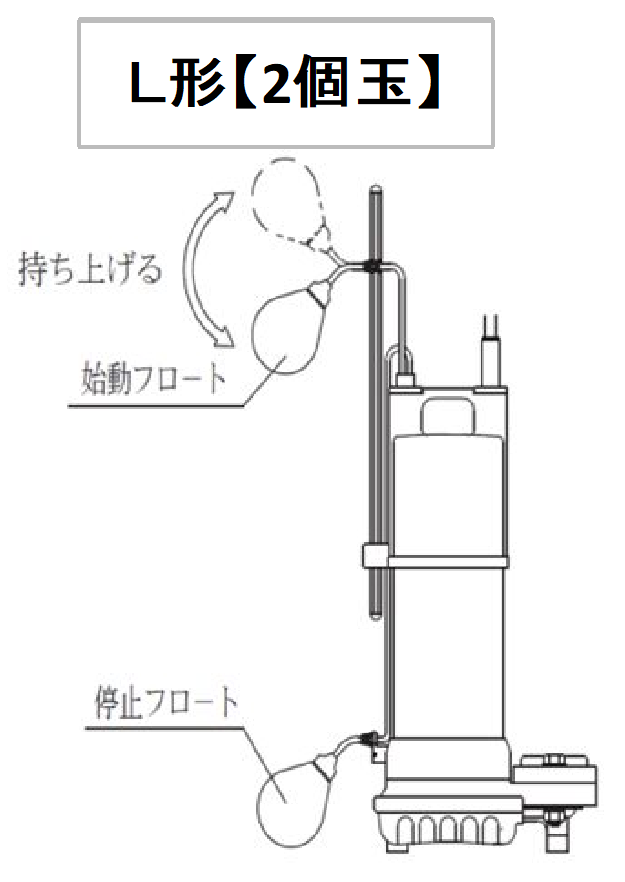

・L形

　　１．すべてのフロートスイッチを下向きにしてください。

　　２．停止フロートスイッチ、始動フロートスイッチの順に持ち上げてください。ポンプが始動します。

　　３．次に始動フロートスイッチを元に戻してください。ポンプの運転が継続していることを確認して

　　　　ください。

　　４．次に停止フロートスイッチを元に戻してください。ポンプが停止します。

・LN形

　　１．すべてのフロートスイッチを下向きにしてください。

　　２．停止フロートスイッチ、交互始動フロートスイッチの順に持ち上げてください。

　　３．交互始動運転スイッチ、停止フロートスイッチの順に元に戻してください。

　　４．手順２，３を順番に3回以上繰り返してください。2回に1回の割合で交互始動フロートスイッチを

　　　　持ち上げた時にポンプが始動し、停止フロートスイッチを元に戻した時にポンプが停止するのを確認

　　　　してください。

　　５．再度、すべてのフロートスイッチを下向きにしてください。

　　６．停止フロートスイッチ、並列運転フロートスイッチの順に持ち上げてください。ポンプが始動します。

　　７．次に並列運転フロートスイッチを元に戻してください。ポンプの運転が継続していることを確認

　　　　してください。

　　８．次に停止フロートスイッチを元に戻してください。ポンプが停止します。

　

４．停止フロート上向き状態での電源投入時の動作

	WUP4 WUO4	WUP3(-G) WUO3(-G)
Ｌ形	停止	起動
ＬＮ形	起動	停止
