No.K2473 ベビースイート SFR(H,W,HW)の故障警報一覧

１．対象

SFR、SFRW、SFRH、SFRHW

２．電装箱・各部名称

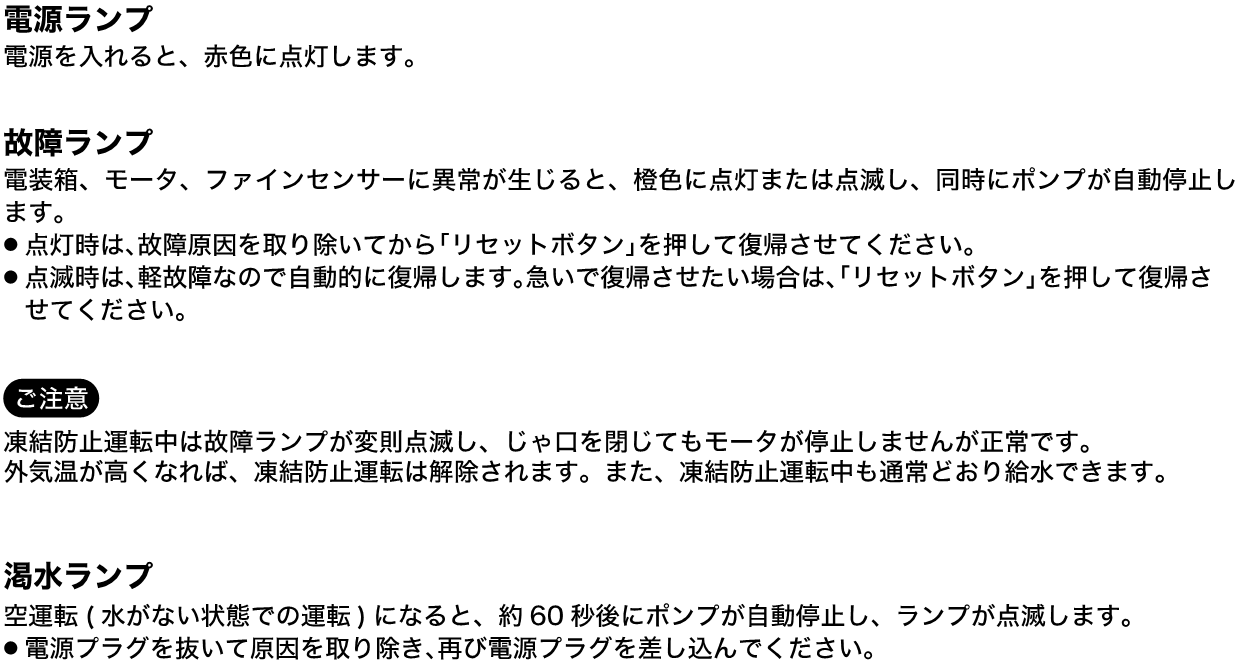

３．故障状態確認方法

４．故障警報一覧

ランプ表示	現象	保護内容	原因	対処法

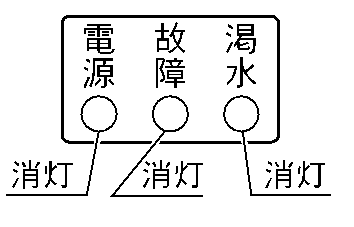

	モータが回らない	ポンプに電源が入っていない	①コンセントの差し込みが不十分 ②停電 ③電装箱の故障・モータの断線・ショート	①電源プラグをコンセントに正しく差し直す ②通電するまで待つ ③故障原因を取り除き、再度電源投入

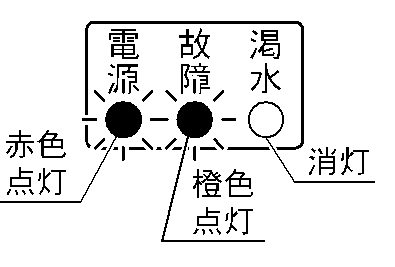

		①過電流 ②過負荷 ③圧力センサー異常 ④電装箱故障 ⑤モータ故障	①ポンプ・モータのロック,モータ欠相,地絡 ②ポンプ・モータが異物等により回りにくくなっている ③ファインセンサーの故障・過大な圧力がかかっている・コネクター外れ ④外来ノイズによるメモリ異常 ⑤モータ内センサーの故障	故障原因を取り除き,リセットボタンを押してください

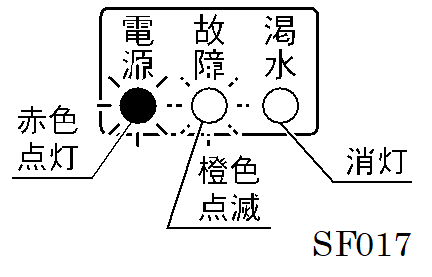

		①不足電圧 ②温度異常 ③流量センサー異常 ④大水量運転	①電圧の低下 ②周囲温度が高い ③ ④仕様範囲以上の流量使用	故障原因を取り除きます。本製品は自動復帰します。

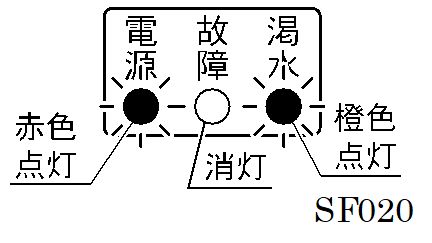

		渇水	一次側（水道）圧力の低下 空気の吸込み	故障原因を取り除きます。本製品は自動復帰します。

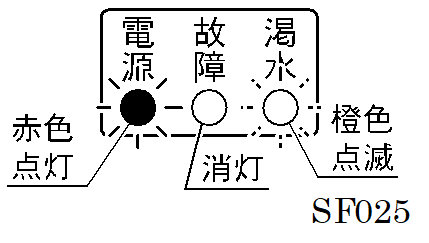

			フロート用コネクタの差し込み不十分	電源プラグを抜いて原因を取り除き，再び電源プラグを差し込んでください。

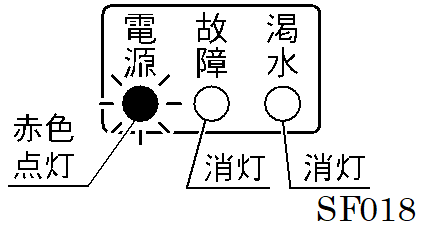

	蛇口を閉めても運転し続ける	アラーム(故障)ランプが消灯しているので保護機能は働いていない	①2L/min以上の漏水 ②ファインセンサーのフロートが上がった状態で引っ掛かっている又は流量検出部の故障 ③電装箱の故障	故障原因を取り除きます。
	蛇口を閉めても起動・停止を繰り返す		①2L/min以下の漏水 ②ファインセンサ内チェック弁の破損 ④アキュムレータの破損 ③電装箱の故障
	蛇口を開けてポンプ運転中に一瞬ポンプが停止する		①流量検出部の故障 ②電装箱の故障

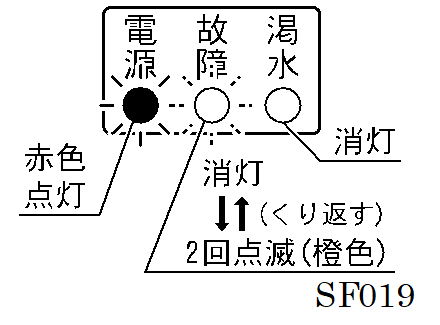

	蛇口を閉めても運転し続ける	凍結防止運転中（正常）	周囲温度が低い時は凍結防止運転をする為、故障ランプが変則点滅をしますが故障ではありません。	周囲温度が高くなると凍結防止運転が自動で停止します。

５．故障事例

(注)その他にも注意点ございますので，取扱説明書よりご確認ください。

状態	原因	対処法
故障ランプが点滅・点灯しているが 蛇口から水は出る。	故障を検出し，リトライ動作を実施中	起きている現象を良く確認し上記 4.故障警報一覧の原因を取り除いてください。 原因を取り除いた後， 「リセットボタン」を押してください。
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転し続ける。	①ファインセンサーの故障 ②電装箱の故障	原因を取り除いてください。
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転・停止を繰り返す。	①吐出配管漏水による停止不能 　ポンプ吐出側直近のバルブを閉めてポンプが 　停止する場合は，配管漏水 ②ポンプ流入口の逆止弁(弁体付きパッキン)の劣化 ③ファインセンサーの故障 ④電装箱の故障
ポンプからお湯が出る(断水なし)	①流量センサー異常による停止不能 ②漏水による停止不能 ③ポンプ異常による停止不能
元ブレーカーがトリップする	①ポンプユニットで漏電が発生している ②ポンプで過負荷を起こしている ③元ブレーカーの誤動作	元ブレーカーの状態を確認ください。
水圧が弱い	①ファインセンサーの設定が低い ②ポンプの性能劣化・異物の詰まり	原因を取り除いてください。
