1.対象
・NF2,NFK,NFS,NFG,NFD(N),NFH,NFZ(2) 全出力
2.電装箱・各部名称
下図はNF2/NFK形の代表機種を示します。機種によっては,図と多少異なるものもあります。
3.故障状態確認方法
4.故障警報一覧

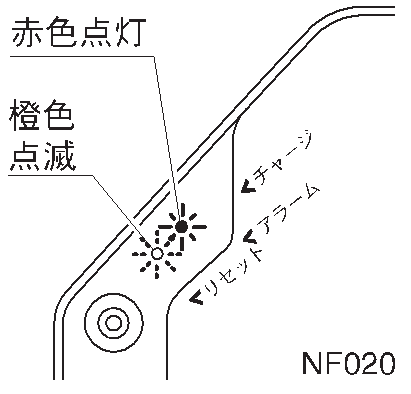

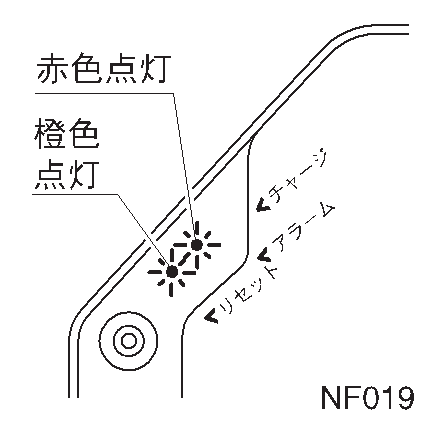

| ランプ表示 | 現象 | 保護内容 | 原因 | 対処法 |
![]() |
モータが回らない
|
ポンプに電源が入っていない |
①コンセントの差し込みが不十分 ②停電 ③モータコネクタの外れ・断線 ④電装箱の故障・モータの断線・ショート |
①電源プラグをコンセントに正しく差し直す ②通電するまで待つ ③モータコネクタを正しく差し直す ④故障原因を取り除き、再度電源投入 |
![]() |
①過電流 ②過負荷 ③過電圧 ④圧力センサー異常 ⑤電装箱故障 ⑥モータ故障
|
①ポンプ・モータのロック,欠相,地絡 ②ポンプ・モータが異物等により回りにくくなっている ③電源電圧が規定値を超えた場合 ④ファインセンサーの故障・過大な圧力がかかっている・コネクター外れ ⑤外来ノイズによるメモリ異常 ⑥モータ内センサーの故障 |
故障原因を取り除き,リセットボタンを押してください | |
![]() |
①不足電圧 ②温度異常 ③揚水不能 ④外部割込み警報 ⑤大水量運転 |
①電圧の低下 ②周囲温度が高い ③水位低下による空気の吸込み・インペラ摩耗による性能低下・5分間以上の時給作業 ④渇水フロートが下がっている・赤短絡線の抜け ⑤仕様範囲以上の流量使用 |
故障原因を取り除きます。本製品は自動復帰します。 | |
![]() |
蛇口を閉めても運転し続ける | アラーム(故障)ランプが消灯しているので保護機能は働いていない |
①4L/min以上の漏水 ②ファインセンサーのフロートが上がった状態で引っ掛かっている又は流量検出部の故障 ③電装箱の故障 |
故障原因を取り除きます。 |
| 蛇口を閉めても起動・停止を繰り返す |
①4L/min以下の漏水 ②ポンプ吸込み側逆止弁の劣化・異物の付着 ④アキュムレータの破損 ③電装箱の故障 |
|||
| 蛇口を開けてポンプ運転中に一瞬ポンプが停止する |
①ファインセンサーのフロートが下がった状態で引っ掛かっている又は流量検出部の故障 ②電装箱の故障
|
|||
|
|
蛇口を閉めても運転し続ける | 凍結防止運転中(正常) | 周囲温度が低い時は凍結防止運転をする為、故障ランプが変則点滅をしますが故障ではありません。 | 周囲温度が高くなると凍結防止運転が自動で停止します。 |
5.故障事例


(注)その他にも注意点ございますので,取扱説明書よりご確認ください。
|
状態 |
原因 | 対処法 |
|
【受水槽付きカワエースの場合】 満水警報が出ている。 オーバーフローしている。 (断水なし) |
受水槽の水位が満水検出レベルまで上がっている |
流入弁やボールタップが正しく閉じているかを確認ください。 正しい水位まで下がると警報は解除されます。 |
|
【受水槽付きカワエースの場合】 受水槽に水がなく,断水中 |
受水槽の水位が渇水検出レベルまで下がっている。 |
流入弁やボールタップが正しく開いているかを確認ください。 渇水ONレベルまで水位が上がらないとポンプは起動できません。 |
|
故障ランプが点滅・点灯しているが 蛇口から水は出る。 |
上記 4.故障警報一覧の復帰方法=手動の場合 リトライ動作中(ランプ点滅)は水が出る事があります。 上記 4.故障警報一覧の復帰方法=自動の場合 故障原因が取り除かれると自動で復帰します。 |
ランプの色と点灯・点滅の状態を良く確認し上記 4.故障警報一覧の原因を取り除いてください。 復帰方法=手動の場合は原因を取り除いた後,「リセットボタン」を押してください。 |
|
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転し続ける。 |
①ファインセンサーの故障 ②電装箱の故障 |
原因を取り除いてください。 |
|
故障ランプは点滅・点灯していないが、蛇口を閉めてもポンプが運転・停止を繰り返す。 |
①吐出配管漏水による停止不能 ポンプ吐出側直近のバルブを閉めてポンプが停止する 場合は,配管漏水。 ②ポンプ流入口の逆止弁(弁体付きパッキン)の劣化 ③ファインセンサーの故障 ④電装箱の故障 |
|
| ポンプからお湯が出る(断水なし) |
①流量センサー異常による停止不能 ②漏水による停止不能 ③ポンプ異常による停止不能 |
|
| 元ブレーカーがトリップする |
①ポンプユニットで漏電が発生している ②ポンプで過負荷を起こしている ③元ブレーカーの誤動作 |
元ブレーカーの状態を確認ください。 |
| 水圧が弱い |
①ファインセンサーの設定が低い ②ポンプの性能劣化・異物の詰まり |
原因を取り除いてください。 |
