No.K902 吸込ユニットの施工要領

１．対象

　・吸込ユニット（旧名：サクションユニット）ＳＳ，ＳＳＦ，ＳＳＦ-Ｓ

２．施工要領

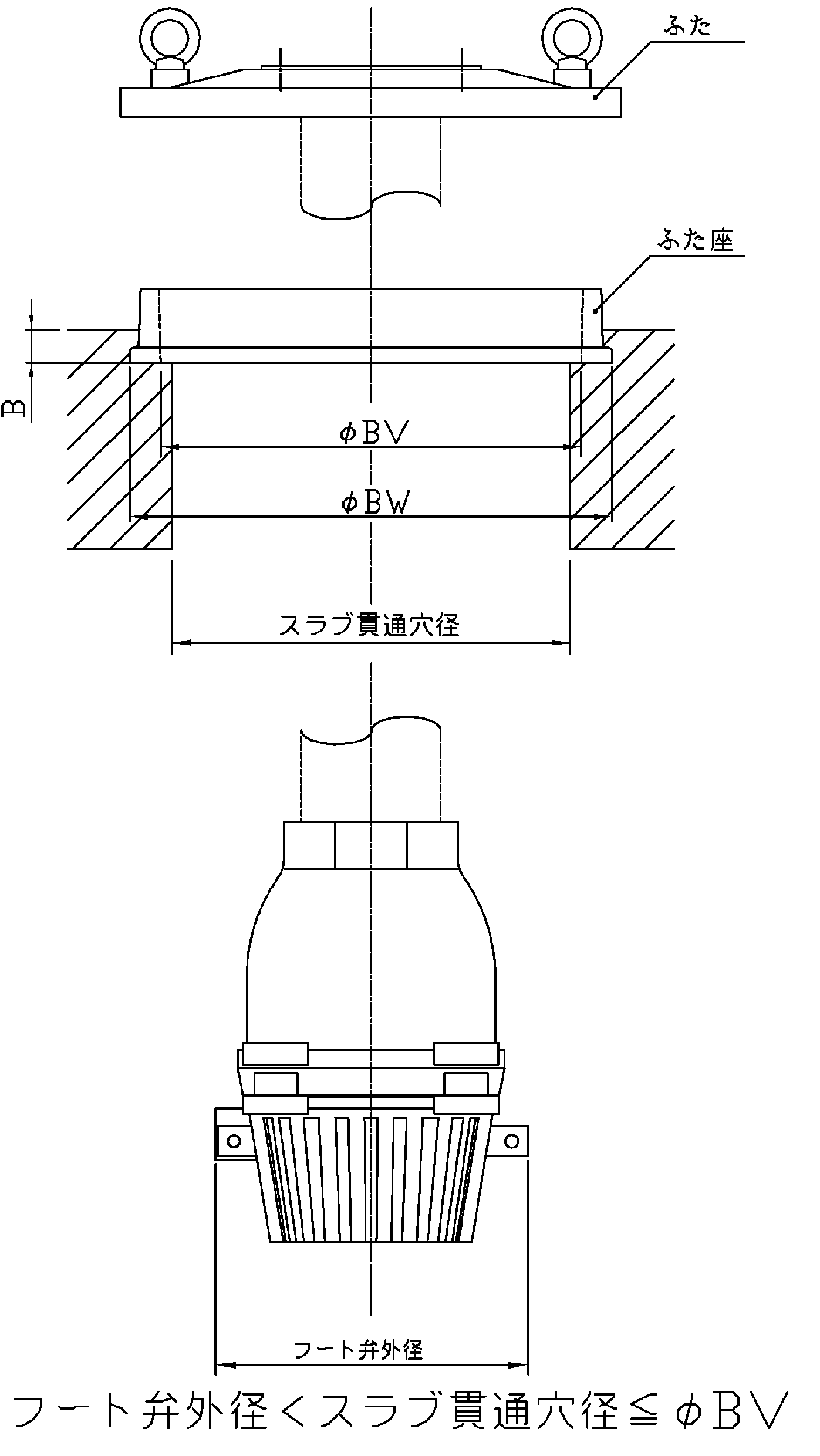

　①スラブ貫通穴は、φＢＶ以下でフート弁外径より大きい寸法で開けてください。

　②ふた座の載る部分はφBW以上になるように拡げてください。

　③ふた座上部が水平になるように注意してＢ寸法がスラブに埋まるように

　　施工ください。

形式	口径	Ｂ	ＢＷ	ＢＶ
SSF-S40	40	18	228	196
SSF-S50	50	18	244	212
SSF-S65	65	18	264	232
SS-40	40	18	230	195
SS-50	50	18	245	210
SS-65	65	18	265	230
SS-80	80	18	285	250
SSF-100	100	23	330	290
SSF-125	125	23	356	316
SSF-150	150	23	406	366
SSF-200	200	23	483	446
SSF-250	250	23	586	546
